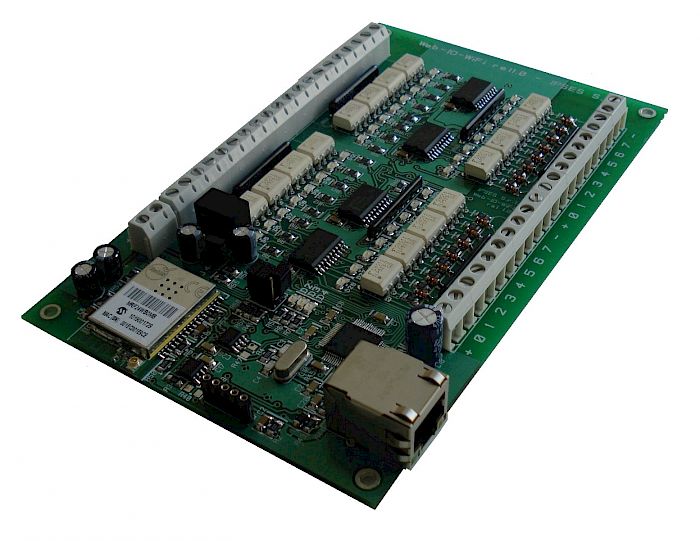

WEB-IO-WiFi: scheda input/output a 16 ingressi e 16 uscite optoisolati, con interfaccia Ethernet e WiFi, server WEB, telnet e SNMP integrati

Cod: WEB-IO-WiFi

Category: I/O

Interface Type: Ethernet - Wireless

Input Type: Digital

WEB-IO-WiFi è una scheda di gestione di sedici ingressi e sedici uscite optoisolati con interfaccia Ethernet e WiFi che implementa sia un server WEB, sia un server telnet, sia un server SNMP.
Il server WEB permette di connettersi e controllare la scheda utilizzando qualsiasi browser di navigazione (per esempio Internet Explorer o Firefox), senza dover installare alcun software sul proprio PC, come si può vedere cliccando sul seguente link: http://demo.ipses.com/WEB-IO-WIFI
Inoltre, la scheda può essere connessa direttamente a uno switch o a un router, in questo modo può essere accessibile da qualsiasi PC connesso a Internet.
È possibile sviluppare anche applicazioni software ad-hoc tramite la connessione telnet e SNMP. La scheda è disponibile con antenna WiFi integrata o con connettore ultra miniature coaxial (U.FL) per il collegamento di un’antenna esterna.
WEB-IO-WiFi è adatta ad essere collegata direttamente a PLC, a dispositivi di input da operatore e ad altri sistemi di I/O.
Lo stato di ogni input e di ogni output, oltre a poter essere letto in ogni momento dal PC, viene mostrato da appositi LED montati direttamente sulla scheda. A richiesta, può essere installato un sensore di temperatura integrato che permette di monitorare in real time la temperatura del modulo di alimentazione della scheda.
Inoltre, la scheda può essere connessa direttamente a uno switch o a un router. È possibile sviluppare anche applicazioni software ad-hoc tramite la connessione telnet o il server SNMP.

Realizzata con dimensioni standard European Format Card per poter essere facilmente integrata nei più diversivi sistemi, la scheda ha, inoltre, tutti gli ingressi e le uscite isolate galvanicamente per proteggerla e ridurre eventuali disturbi elettromagnetici, migliorandone affidabilità e qualità.

Web-IO-WiFi viene fornita con un software di interfaccia per l'ambiente Windows

Caratteristiche tecniche generali

Alimentazione: esterna, da 5V a 32V (corrente continua)
Temperatura di funzionamento: da 0 a + 60°C
Temperatura di immagazzinamento: da -40°C a + 85°C
Dimensioni: European format card (100x160 mm)
Altezza massima: 20mm
Interfaccia Ethernet: 1 porta Ethernet RJ45
Caratteristiche tecniche WiFi

  • Standard WiFi 802.11b (2,4GHz).
  • Supporto WEP, WPA e WPA2.
  • Potenza trasmettitore: 10dBm (10mW).
  • Sensibilità ricevitore: -83dBm
  • Antenna integrata oppure connettore ultra miniature coaxial (U.FL) per collegamento antenna esterna
  • Configurabile per connettersi a qualsiasi Access Point, con qualsiasi canale e SSID.

Caratteristiche tecniche degli ingressi

Numero di ingressi: sedici
Tensione operativa: da 3,3V a 36V (DC)
Corrente massima assorbita: 10mA (singolo ingresso)
Impedenza ingresso: ≈ 2.5KΩ
Livello logico LOW: < 1V
Livello logico HIGH: > 2.5V
Protezione: optoisolatori con tensione di isolamento massima di 2.500VRMS.
Connettori: morsetti a vite

Caratteristiche tecniche delle uscite

Numero di uscite: sedici
Tensione operativa: da 3,3V a 36V (DC)
Corrente massima: 150mA (singola uscita)
Tempo medio di risposta: 100μs.
Protezione: optoisolatori con tensione di isolamento massima di 2.500VRMS.
Connettori: morsetti a vite

Protocolli supportati

Telnet: il dispositivo è in grado di funzionare come server telnet
HTTP: il dispositivo è in grado di funzionare come server web
SNMP: il dispositivo è in grado di funzionare come server SNMP

Documentazione

IPSES-IOCards-Brochure-EN

application/pdf Download - [411,27 kB]

IPSES-WEBIOWiFi-ManualeUtente-IT

Manuale Web-IO WiFi in italiano

application/pdf Download - [4,37 MB]

IPSES-WEBIOWiFi-UserManual-EN

Web-IO WiFi English manual

application/pdf Download - [4,60 MB]
