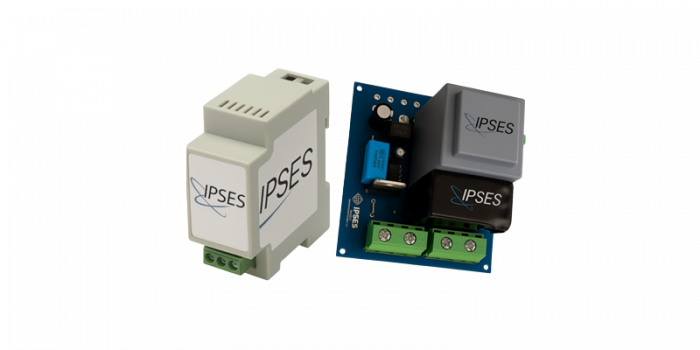

ELLI500
ELLI500 è un dispositivo progettato per la limitazione di corrente di spunto, collegabile tra il sezionatore di alimentazione e l’utilizzatore, in modo da evitare sia rush di corrente sia l’intervento accidentale degli interruttori magnetotermici.
Applicato ad una alimentazione di 230 VAC può fornire una corrente in uscita fino a 40A oppure 20A continui (a seconda del modello) con dissipazione significativamente ridotta rispetto ad altri tipi di soluzioni.
ELLI500 è progettato per garantire massima efficienza e sicurezza nella gestione dei transitori di corrente, offrendo una soluzione robusta e flessibile per applicazioni industriali e professionali. Grazie alla tecnologia basata su TRIAC, il dispositivo assicura un avvio graduale e controllato, riducendo gli stress elettrici e migliorando la protezione dei componenti collegati. La sua architettura modulare e le opzioni di personalizzazione lo rendono ideale per scenari complessi, dove affidabilità e precisione sono fondamentali.
Vantaggi principali:
- Graduale inserzione del carico prima dell’intervento del relè di by-pass.
- Riduzione del picco di corrente all’inserzione del relè.
- Flessibilità, nell’impostazione dei tempi e della fase, nel transitorio d’avviamento.
- Adattabilità a carichi che presentino cicli d’isteresi con forte saturazione.
Applicazioni tipiche:
- Trasformatori
- Carichi induttivi
- Motori elettrici
- Laboratori di test
| Min | Typ | Max | Unit | |
| Tensione di alimentazione | 180 | 230 | 260 | VAC |
| Corrente di carico massimo (versione 20A) | 0 | 20 | AAC | |
| Corrente di carico massimo (versione 40A) | 0 | 40 | AAC | |
| Inhibit input | TTL pull-up to GND | |||
| Dimensioni scheda OEM | 90 mm x 65 mm | |||
| Connettori di alimentazione e uscita | Morsetto a vite | |||
| Connettori segnale | Morsetto a vite | |||
| Temperatura di funzionamento | -40 | 80 | °C | |
| Umidità relativa | 0 | 95 | % | |
| Peso totale | 350 | g | ||
Documentazione
ELLI500 Italiano [654.0 kB]
ELLI500 Inglese [669.6 kB]
