CAN Sniffer
Codice: CAN SNIFFER
Categoria: Logger
Tipo interfaccia: USB - RS232
Tipo input: Analog

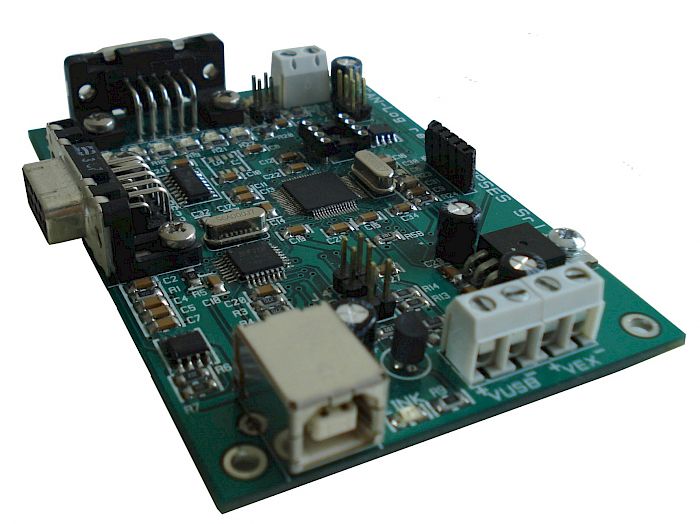

CAN Sniffer è una scheda che permette di interfacciarsi e monitorare il CAN bus attraverso USB (in questo caso la scheda è autoalimentata) oppure interfaccia RS232. Oltre al funzionamento come sniffer, interfacciata al PC, la scheda può anche operare come sistema stand-alone e salvare sulla propria memoria non volatile fino a 8.000 messaggi CAN (1.024 kbit).
CAN Sniffer è di semplice utilizzo e facilmente configurabile, anche grazie al software di cui è dotata.
La scheda può essere collegata e immediatamente utilizzata con qualsiasi bus CAN, grazie alla sua totale configurabilità.
I parametri configurabili sono:
- High-speed / Low-speed.
- Baudrate.
- Indirizzo.
Realizzata con dimensioni ridotte e pratiche, 100 x 70 mm (3.94 x 2.76 inc), per poter essere facilmente integrata nei più diversivi sistemi.
CAN-Sniffer viene fornita con un software di configurazione e controllo per ambiente Windows XP, Vista e 7.
Caratteristiche tecniche generali
Alimentazione: Modalità USB: autoalimentato da porta USB
Modalità RS232: da 7.5VDC a 30VDC
Temperatura di funzionamento: da 0°C a +60°C
Temperatura di immagazzinamento: da -40°C a +85°C
Interfaccia verso PC: USB tipo B (compatibile USB 2.0) e RS232
Dimensioni della scheda: 100 x 70 mm (3,94 x 2,76 pollici)
Interfaccia CAN
- Compatibile con standard CAN 2.0B Active Specifcation
- Configurabile High-speed o Low-speed
- Baudrate programmabile (sino a 1MB/s)
- Filtri di ricezione programmabili (sia extended sia standard frame)
- Isolamento dalla scheda (disattivabile) >1014 Ω
- Differenza di potenziale massima applicabile (CAN-scheda): 150VRMS
- Alimentazione transceiver: 5VDC
Documentazione
IPSES - CAN Sniffer User Manual - EN [1.0 MB]
IPSES - CAN Sniffer Manuale Utente - IT [1.1 MB]
IPSES - Can Logger Sniffer Brochure - IT [224.4 kB]
