SerialLogger
Codice: SERIALLOGGER
Categoria: Logger
Tipo interfaccia: RS232
Tipo input: Digital

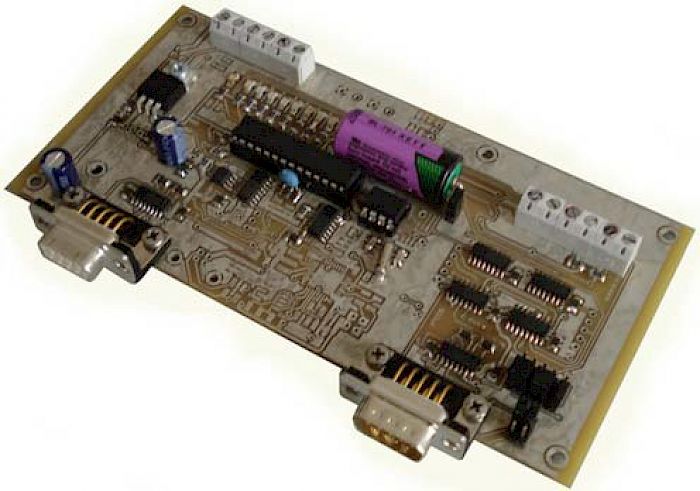

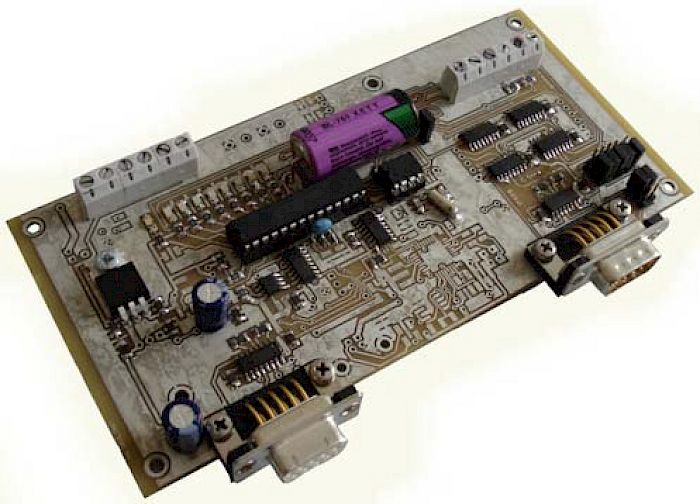

SerialLogger è una scheda di in grado di monitorare, richiedere e memorizzare dati su una normale interfaccia seriale RS232.
Di semplice utilizzo, anche grazie al completo software per Windows di cui è dotata, SerialLogger risponde nel modo più efficace e immediato alle esigenze di monitoraggio e salvataggio di dati. La scheda è totalmente autonoma e non richiede la connessione al PC per il monitoraggio e la memorizzazione dei dati; inoltre, è dotata di un real-time clock in grado di memorizzare la data e l’ora di acquisizione di ogni frame.
Caratteristiche tecniche
Alimentazione: da 7,5V a 15V (opzionale 24V)
Temperatura di funzionamento: da 0 a + 60°C
Temperatura di immagazzinamento: da -40°C a + 85°C
Dimensioni: 161 x 78 mm (6.34 x 3.07 pollici)
Interfacce: 1 seriale RS232 per connessione a device esterno1 seriale RS232 per connessione a PC
Baudrate supportati: 1200, 2400, 4800, 9600, 19200, 38400, 57600
Ingresso di trigger: collegabile a pulsante o a contatto normalmente aperto oppure normalmente chiuso (configurabile)
Memorizzazione
Capacità totale della memoria: 256kbit (32kbyte)
Numero massimo di cicli di erase e write: 100.000
Otto LED montati sulla scheda indicheranno lo stato di riempimento della memoria.
Caratteristiche meccaniche
Dimensioni: 161 x 78 mm (6.34 x 3.07 pollici)
Connettore di alimentazione: Terminal block – passo 5mm
Connettore di trigger: Terminal block – passo 5mm
Connettore seriale per PC: DB9 femmina
Connettore seriale di logger: DB9 maschio
Comunicazione seriale
Standard: EIA RS-232 (CCITT V21/V24)
Velocità verso PC: 57.600 baud, controllo flusso HW RTS/CTS
Velocità verso device: configurabile (da 1.200 a 57.600 baud, con possibilità di abilitare il controllo di flusso hardware RTS/CTS o meno)
