Distributore segnale GPS/GLONASS/Galileo
Codice: DS424

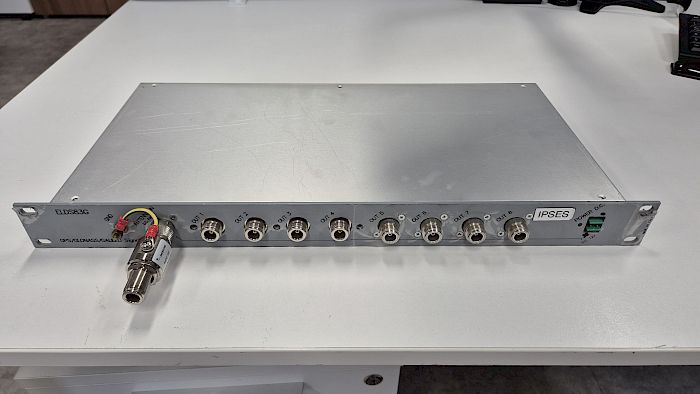

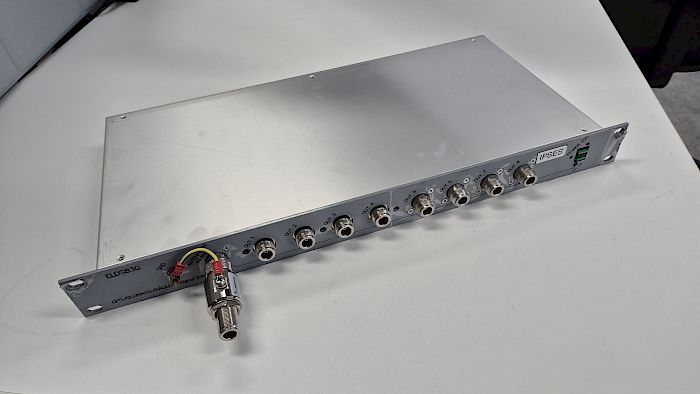

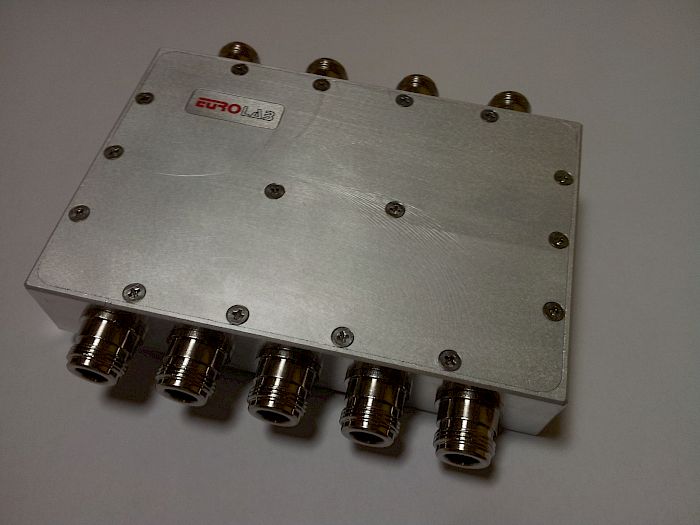

Il DS424 è un partitore a 8 vie, tipo N, in banda L, in grado di dividere e combinare bidirezionalmente segnali in trasmissione e ricezione.
Il cuore dell'unità è un circuito a microstrip di tipo Wilkinson, progettato e inciso con precisione, su un substrato dielettrico a bassa perdita ad alta frequenza. Le prestazioni elettriche sono caratterizzate da una perdita di inserzione massima di 1,3 dB (superiore alla ripartizione di potenza di 9,03 dB), un isolamento minimo di 22 dB, un ROS massimo di ingresso di 1,40:1 e un ROS massimo di uscita di 1,20:1.
L'equa ripartizione di potenza e la simmetria sono evidenziate da un bilanciamento di ampiezza di 0,6 dB e da un bilanciamento di fase di 10 gradi. Le prestazioni RF a banda stretta di frequenza potrebbero essere ancora migliori. Consultate i test sweep del partitore di potenza a 8 vie per i dettagli.
La porta in CC ha una potenza nominale di 50 V CC e 4 A. Tutte le applicazioni in banda L, nella gamma di frequenza da 500 a 2400 MHz, sono assicurate con le migliori prestazioni della categoria.
Frequency range |
| 0,4 |
| 2,4 | GHz |
Insertion Loss |
| -0,2 | 0 | 0,2 | dB |
Isolation |
| 28 | 30 | 40 | dB |
Impedence |
|
| 50 |
| ohm |
VSWR |
|
| 1,25 : 1 |
|
|
Connectors |
|
| N |
|
|
Temperature range |
| - 30 |
| + 70 | °C |
|
|
|
|
|
|
Box dimension |
| 143 x 95 x 27 mm | |||
Documentazione
elds83g.pdf [1.6 MB]
