Piattaforme per il test off line

Le piattaforme di test off line sono costituita da sistemi modulari che utilizzano strumenti e apparecchiature da 19 pollici completamente riconfigurabili, upgradabili e riutilizzabili.

Le fixture del sistema sono standardizzate per VCP Gemini 12 da 12 slot oppure per Gemini 12X da 18 slot per testare PCB o apparecchiature assemblate con sistema di pushing lineare manuale o con servo pusher automatico esterno, consentendo l’impiego di fixture a basso costo.

Il sistemi sono dotati di PC industriale o un NI-PXI con gruppo di continuità (UPS) per lo start-up automatico e controllo delle operazioni di power-on e power-off anche in caso di mancanza di alimentazione di rete. Tutti i moduli sono dotati di controllo CAN bus con pannello di controllo virtuale per l’esecuzione di operazioni manuali, per il debug del software di test e per la diagnostica. Ogni sistema viene fornito con: software di controllo Phi6 con relativi driver LabVIEW, manuale d’uso sia dell’hardware, sia del software e schemi elettrici di interconnessione.

Le applicazioni tipiche per questo sistema sono: test su board elettroniche, test su strumentazione a LED lampeggianti, test su prodotti elettronici assemblati.

Le piattaforme off line sono la base perfetta per il test automatico integrato di volumi di produzione piccoli e medi. I vantaggi tecnici ed economici sono dati dalla struttura modulare e dalla conseguente capacità di espansione e riconfigurabilità. facile manutenzione e prezzo competitivo.

Alcuni Modelli base per piattaforme off line

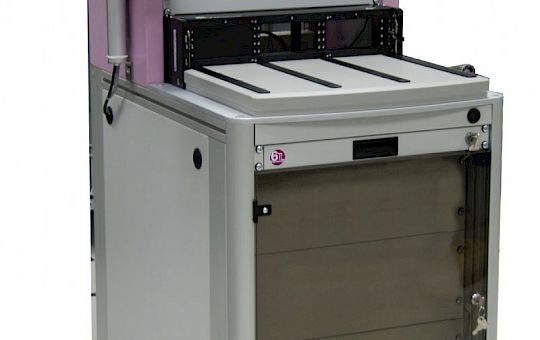

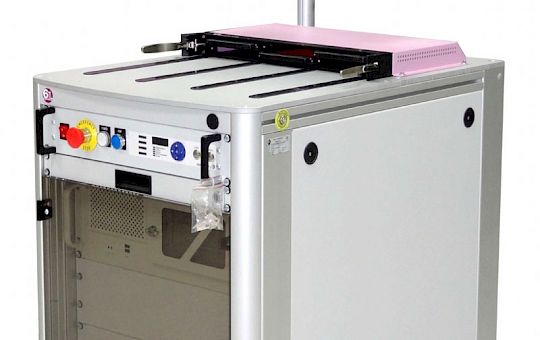

6TL19 - 6TL22

Gallery

Documentazione

Brochure 6TL-19 [1.1 MB]

Brochure 6TL-22 [846.4 kB]
